Gestão da informação que conecta estratégia, projeto e obra.
GOVERNANÇAOPENBIMCDEPESSOAS
EDITORIAL · BRUNO GERMANO02
VISÃO CORPORATIVA
BIM é gestão
da informação.
“A informação certa, para quem precisa, no momento certo e com rastreabilidade.”
A EGTC Infra aplica BIM como diretriz corporativa em empreendimentos de infraestrutura de alta complexidade. A abordagem integra rodovias, obras de arte especiais, túneis, sistemas, mobilidade urbana e aeroportos sob uma lógica comum de governança, colaboração e uso estratégico de dados.
O Plano de Execução BIM orienta responsabilidades, marcos de entrega, requisitos de informação e protocolos de interoperabilidade. Em alinhamento à filosofia Lean, o objetivo é reduzir retrabalho, antecipar interfaces críticas e manter o fluxo entre projeto, obra e operação.
01GOVERNANÇARegras, papéis e rastreabilidade.
02INTEROPERABILIDADEIFC e BCF como linguagem comum.
03CONFIABILIDADEDados verificáveis para decidir.
04PESSOASCompetência aplicada à obra.
EGTC INFRA · BIM CORPORATIVO02 / 22
ESTRATÉGIA E OPERAÇÃO03
O modelo amplia
a qualidade da decisão.

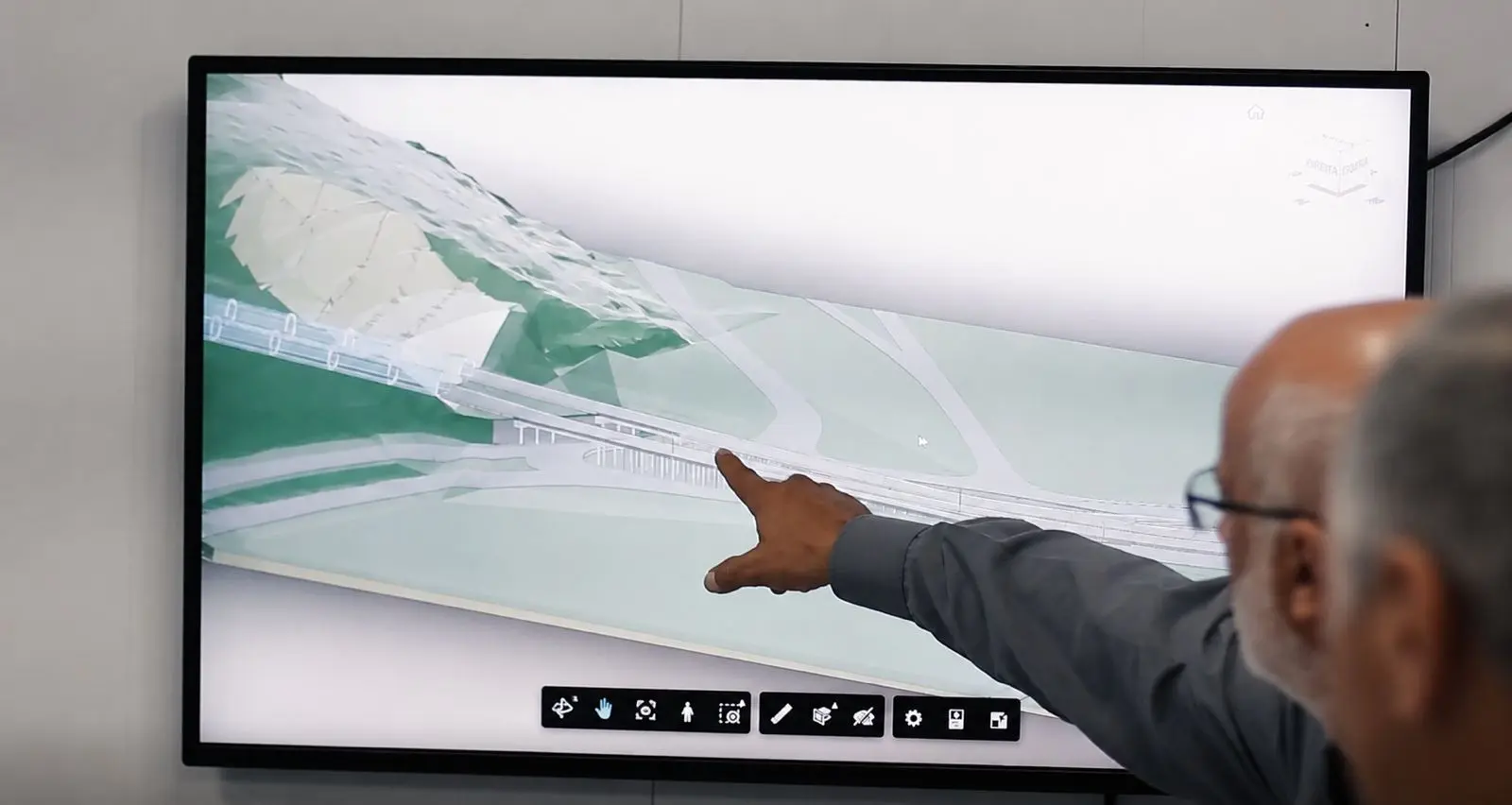

Simulações, filtros de fase e modelos federados apoiam a análise de alternativas, o entendimento das interfaces e a tomada de decisão entre projeto e obra.

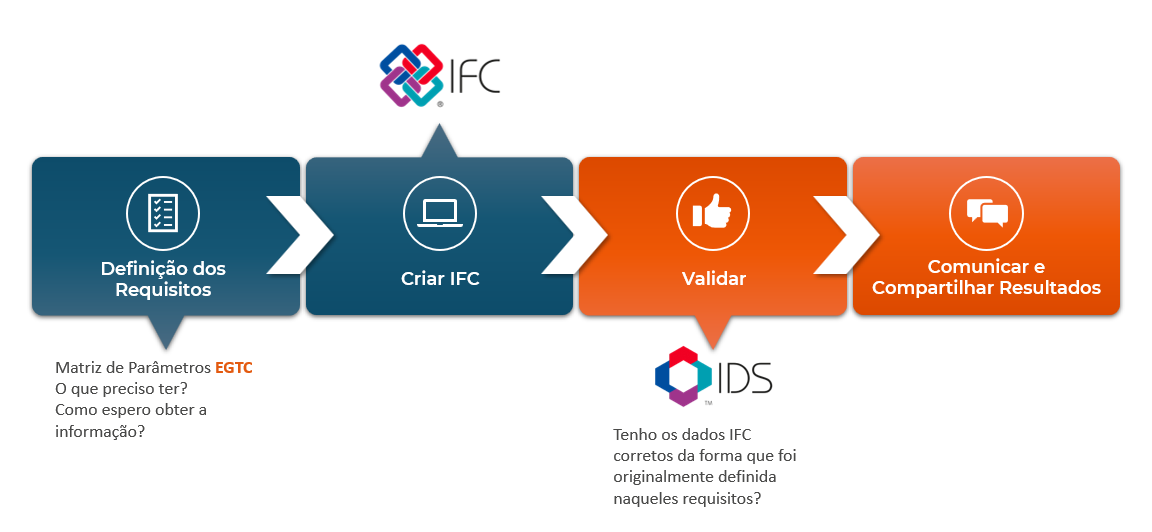

IFC e BCF mantêm a informação acessível entre diferentes soluções tecnológicas e fortalecem a rastreabilidade do processo.
MODELO · COORDENAÇÃO · DECISÃO03 / 22
APLICAÇÃO NO EMPREENDIMENTO04

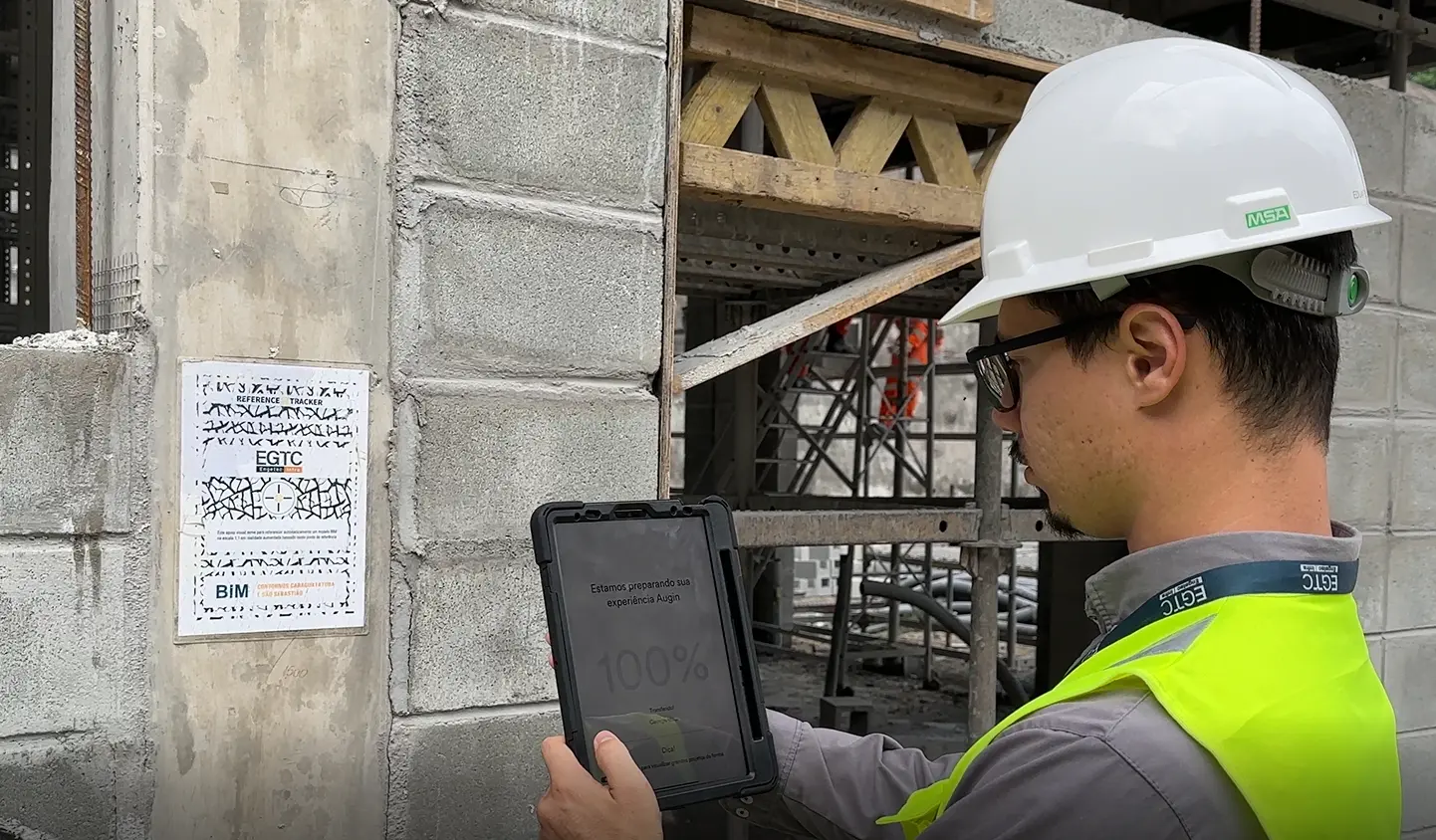

BIM FIELDInformação disponível
Informação disponível
onde a obra acontece.
A extensão do modelo para o canteiro permite consultar informações atualizadas, apoiar inspeções, registrar ocorrências e reduzir o intervalo entre identificação e tratamento de desvios.
01 Consulta ao modelo e às propriedades.
02 Registro de issues com vínculo ao elemento.
03 Quantitativos mais rápidos e auditáveis.
04 Histórico preservado no CDE.
PROJETO · CAMPO · RASTREABILIDADE04 / 22
CAPACITAÇÃO E CULTURA BIM05
TRILHA BIM CORPORATIVAConhecimento comum.
Conhecimento comum.
Aplicação consistente.

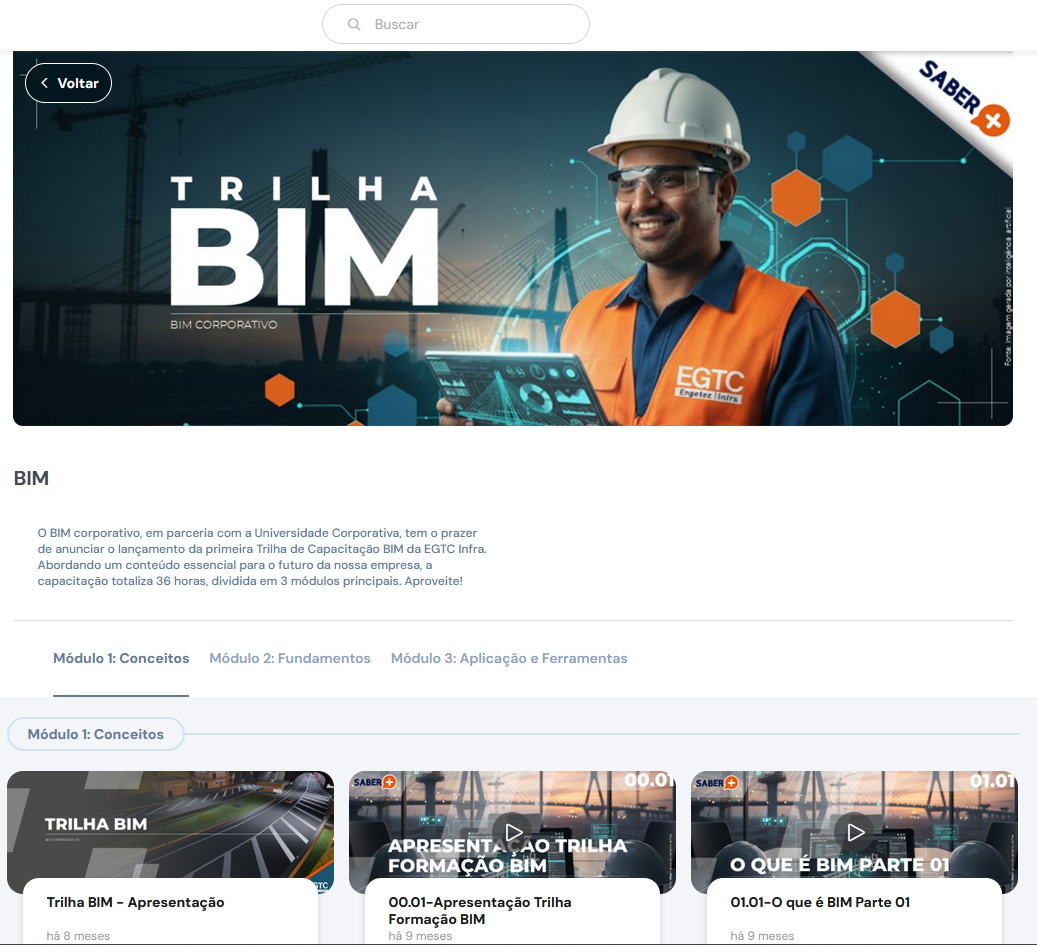

A EGTC Infra mantém um programa permanente de desenvolvimento técnico por meio de sua Universidade Corporativa. A Trilha BIM possui 36 horas, é obrigatória ao corpo técnico envolvido nos empreendimentos e está disponível às demais áreas.
Metodologia e certificação
Aulas gravadas, materiais de apoio e guias de leitura estruturam o percurso. A emissão do certificado exige aproveitamento mínimo de 75% em cada módulo.
UNIVERSIDADE CORPORATIVA · TRILHA BIM05 / 22
DESENVOLVIMENTO TÉCNICO06
36 horas para conectar
conceito, fundamento e prática.
12h
Conceitos
BIM para infraestrutura, usos BIM, dimensões e introdução ao AWP.
12h
Fundamentos
NBR ISO 19650, CDE, gestão da informação e fluxos openBIM com IFC e BCF.
12h
Aplicação
Autodesk Docs/ACC, modelos federados, coordenação e planejamento 4D.
COMPETÊNCIA · LINGUAGEM COMUM · APLICAÇÃO06 / 22
CAPTURA DE REALIDADE07
LASER SCANNING · TLSDo campo
Do campo
ao modelo.

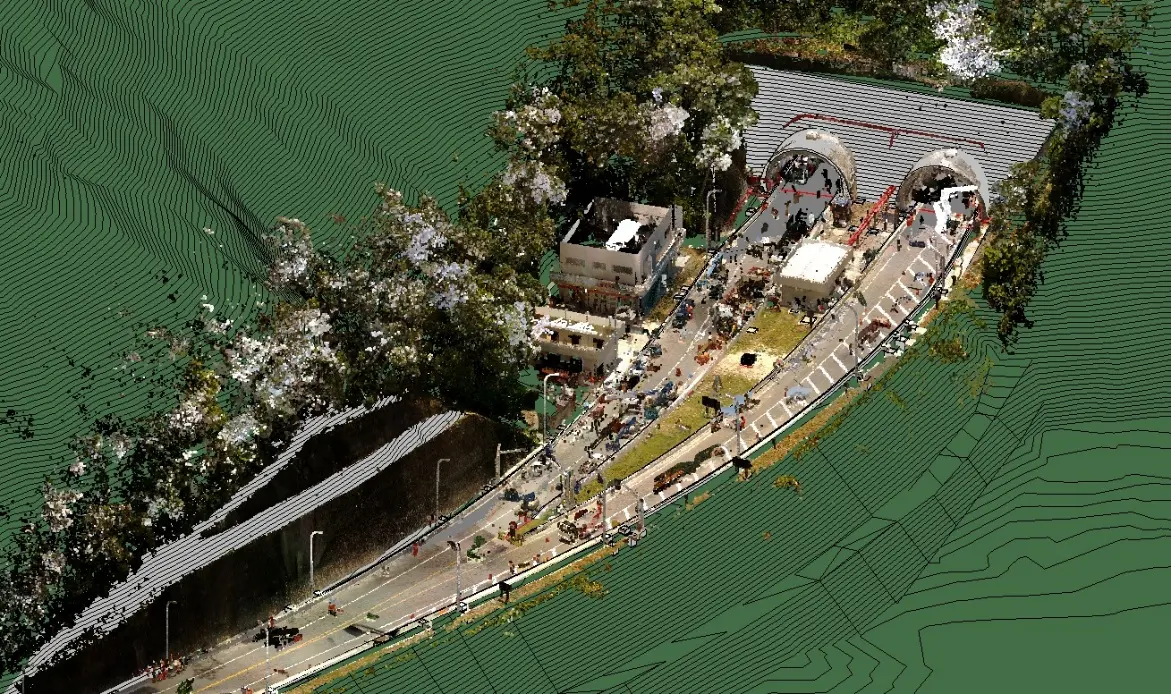

A varredura a laser registra condições existentes com alta precisão e cria uma base confiável para modelagem, verificação geométrica, controle de desvios e atualização do as-built digital.

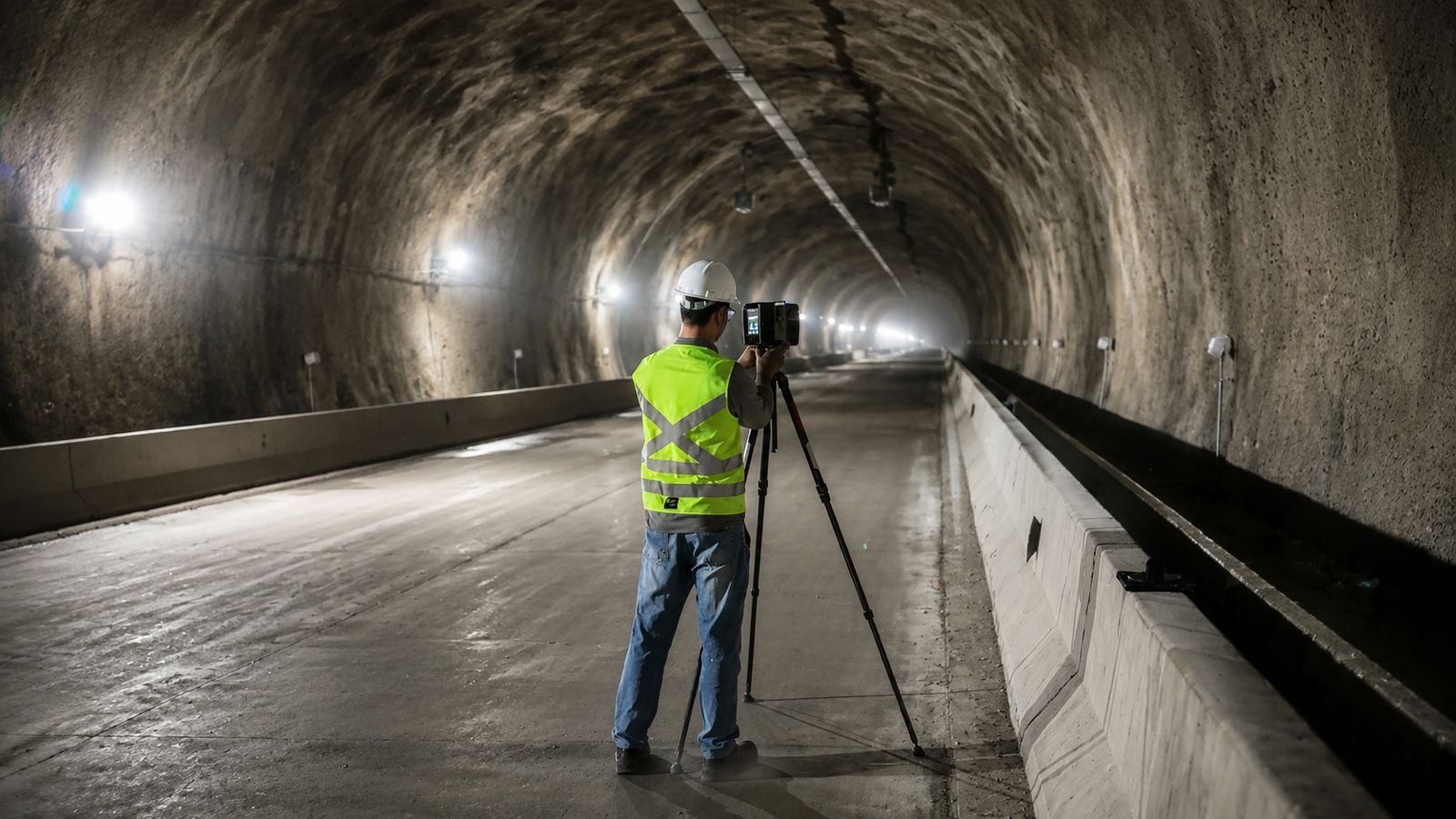

Captura de realidade com Laser Scanning em túnel. Fonte: Acervo EGTC.01CAPTURARGeometria física de alta precisão.
02PROCESSARNuvens de pontos georreferenciadas.
03COMPARARProjetado versus executado.
04DECIDIRAjustes com informação verificável.
INTEGRAÇÃO FÍSICO-DIGITAL07 / 22
CAPTURA DE REALIDADE08
O território também
faz parte do modelo.

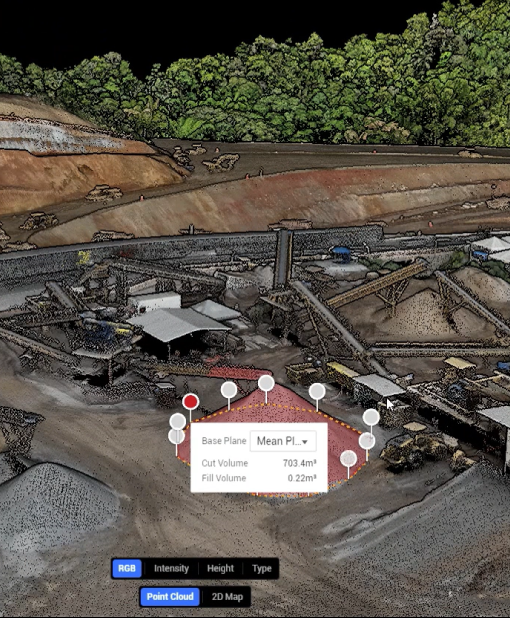

Levantamentos aerointeligentesDrones apoiam ortomosaicos, modelos de terreno, medições de volume e acompanhamento do progresso físico.
Convergência BIM-GISO contexto territorial amplia a análise de interferências, logística de canteiro e impacto ambiental.
UAV · TLS · BIM-GIS · CDE08 / 22
LIDERANÇA INSTITUCIONAL09
BUILDINGSMART INTERNATIONALPadrões abertos exigem
Padrões abertos exigem
competência aplicada.
A participação em iniciativas de certificação e fóruns técnicos fortalece o domínio dos padrões IFC e BCF e aproxima a prática corporativa das referências internacionais de gestão da informação.
Capacitação não é uma ação isolada. É parte da governança necessária para sustentar o processo BIM.
OPENBIM · IFC · BCF · COMPETÊNCIA09 / 22
CONHECIMENTO COMPARTILHADO10
Experiência compartilhada
com o setor.
SINAENCO · A ERA BIMCBT · ITABIM FÓRUM BRASIL
ARTICULAÇÃO TÉCNICA · CULTURA · CAPITAL HUMANO10 / 22
GOVERNANÇA DA INFORMAÇÃO11
Uma fonte confiável
para todas as disciplinas.
O Ambiente Comum de Dados centraliza documentos, modelos, revisões e aprovações. Permissões, nomenclaturas e fluxos são definidos conforme papéis, responsabilidades e marcos do empreendimento.
01 Fonte única da verdade.
02 Gestão de acessos e responsabilidades.
03 Padronização de fluxos e revisões.
04 Histórico e trilha de auditoria.
CDE · CONTROLE · RASTREABILIDADE11 / 22
PADRONIZAÇÃO E INTEROPERABILIDADE12

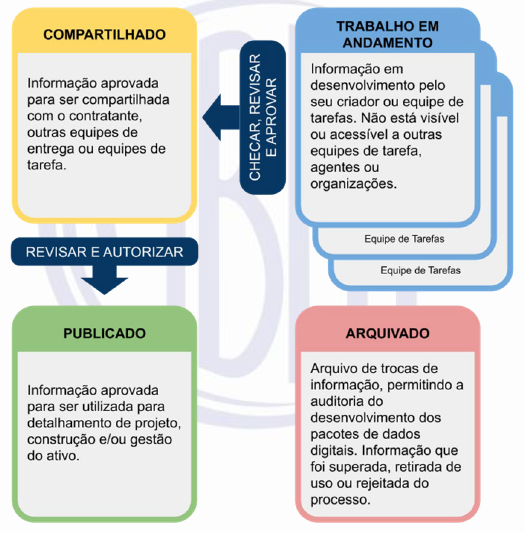

Ciclo controlado.
Linguagem aberta.
01DESENVOLVIMENTORestrito à equipe autora.
02COMPARTILHADOValidado para coordenação.
03PUBLICADOAutorizado para o uso previsto.
04ARQUIVADOHistórico e auditoria.
NBR ISO 19650-1:2022 · ISO 16739-112 / 22
PORTFÓLIO BIM13
08 CASOSInfraestrutura
Infraestrutura
em movimento.
Uma página para cada empreendimento, preservando escala, imagem e contexto.
- 01Contornos de Caraguatatuba e São Sebastião
- 02Novo Acesso ao Porto de São Sebastião
- 03Nova Serra das Araras
- 04Aeroportos Campo de Marte e Jacarepaguá
- 05Estação Santo Amaro · Linha 5-Lilás
- 06Extensão da Linha 4-Amarela
- 07Ponte Rodoferroviária sobre o Rio Tocantins
- 08Ponte Ferroviária Jurubatuba
PROJETOS QUE CONECTAM DADOS E EXECUÇÃO13 / 22
PORTFÓLIO BIM · 0114
CONCESSIONÁRIA TAMOIOS

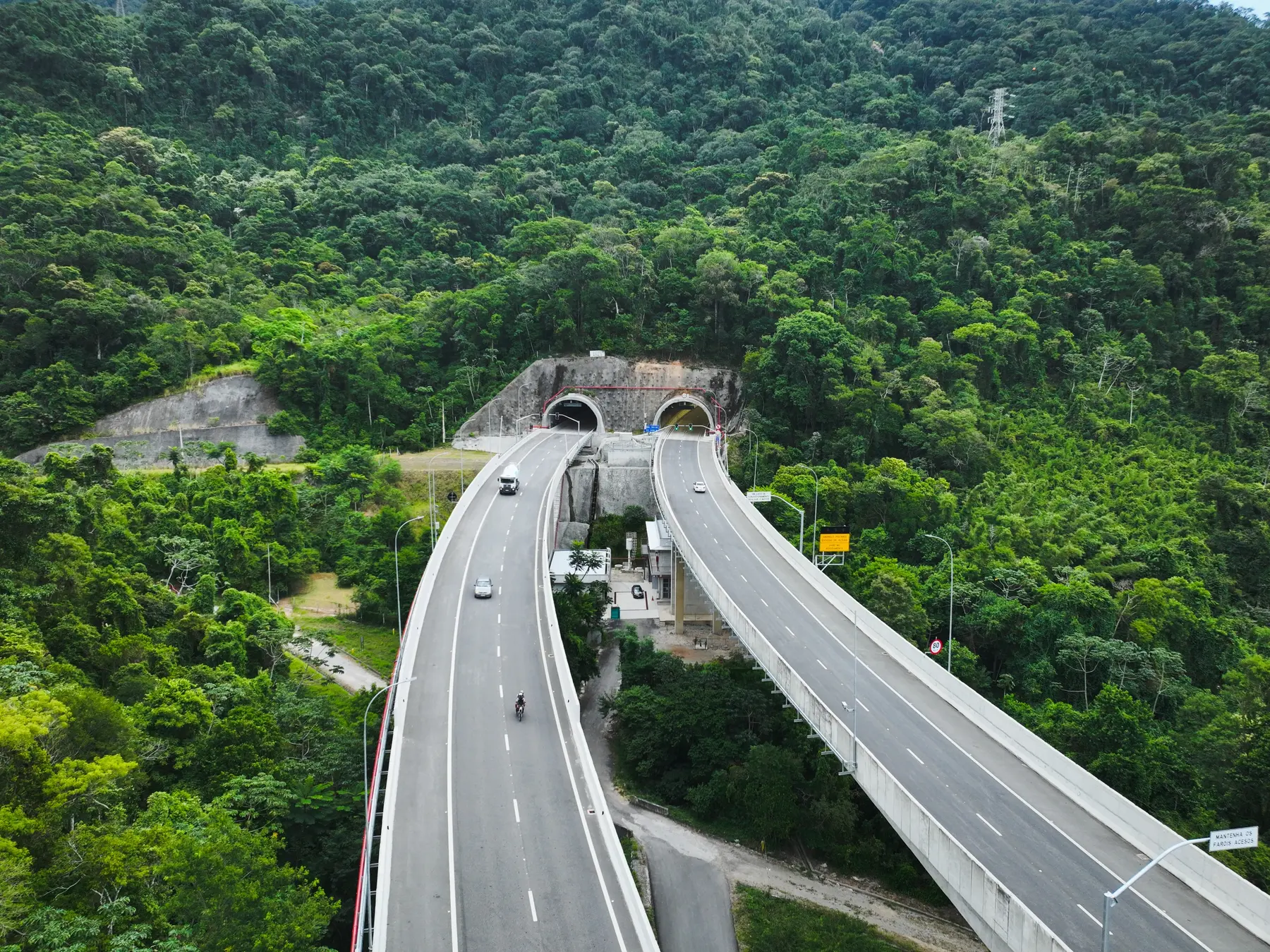

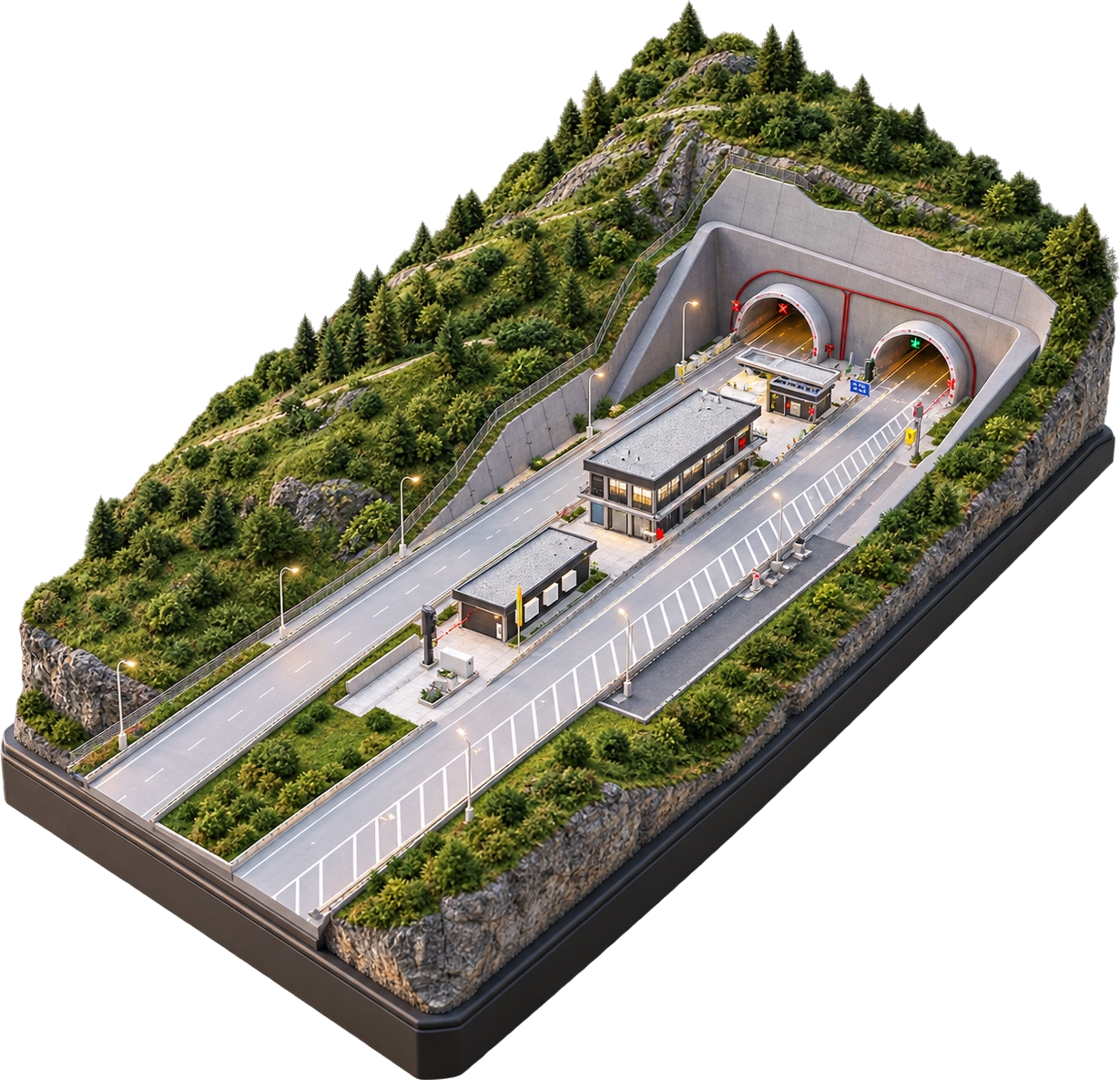

Sistemas dos Contornos de Caraguatatuba e São Sebastião
Gestão, coordenação e implementação BIM aplicadas a 6,6 km de bi-túneis NATM e interfaces de sistemas. Modelos federados apoiaram 70 jatos ventiladores, cerca de 6.500 luminárias, 625 câmeras e sete subestações, com processos em CDE, IFC 4.3, 4D e atualização as-built.
CDE · IFC 4.3 · 4D · CAMPO · AS-BUILT14 / 22
PORTFÓLIO BIM · 0215
CONCESSIONÁRIA TAMOIOS

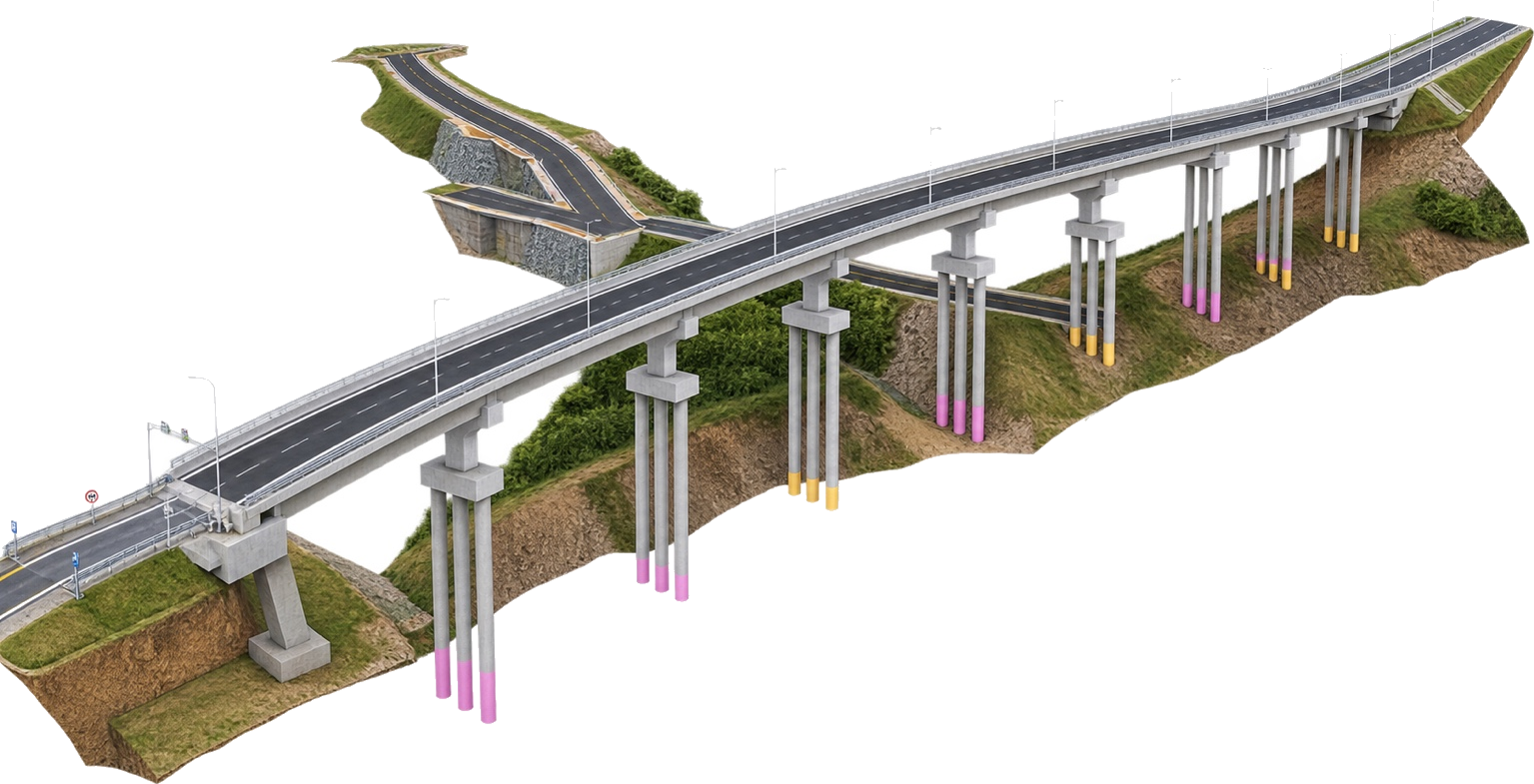

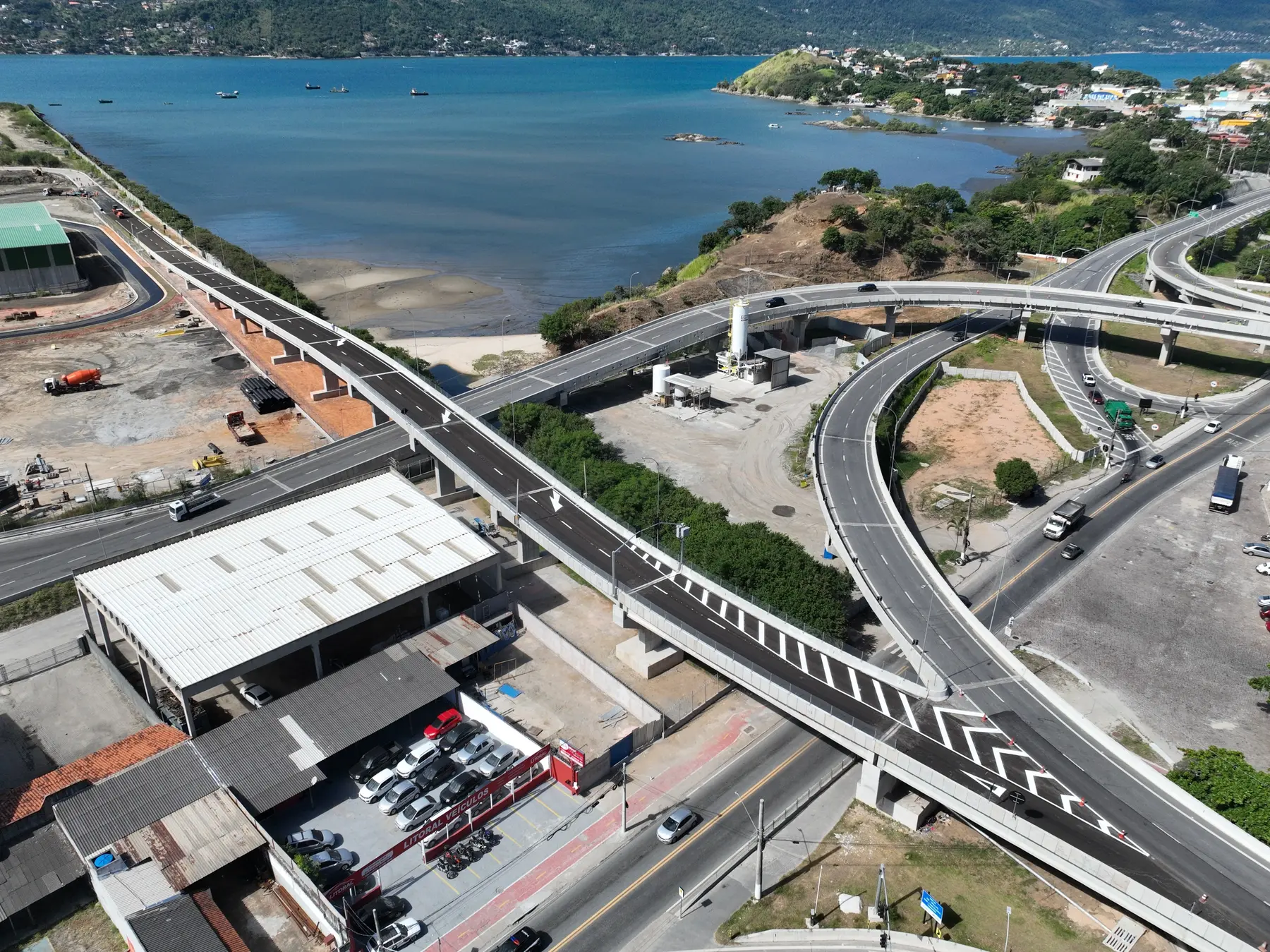

Novo Acesso ao Porto de São Sebastião
Desenvolvimento multidisciplinar de uma via de entrada de 342 m e uma OAE de saída de 368 m. O CDE integrou colaboração, compatibilização, revisão e aprovação entre geometria, terraplenagem, pavimentação, drenagem, estruturas, geotecnia, paisagismo, sinalização, iluminação e sistemas.
CDE · PROJETO MULTIDISCIPLINAR · AS-BUILT15 / 22
PORTFÓLIO BIM · 0316
MOTIVA · CCR RODOVIAS

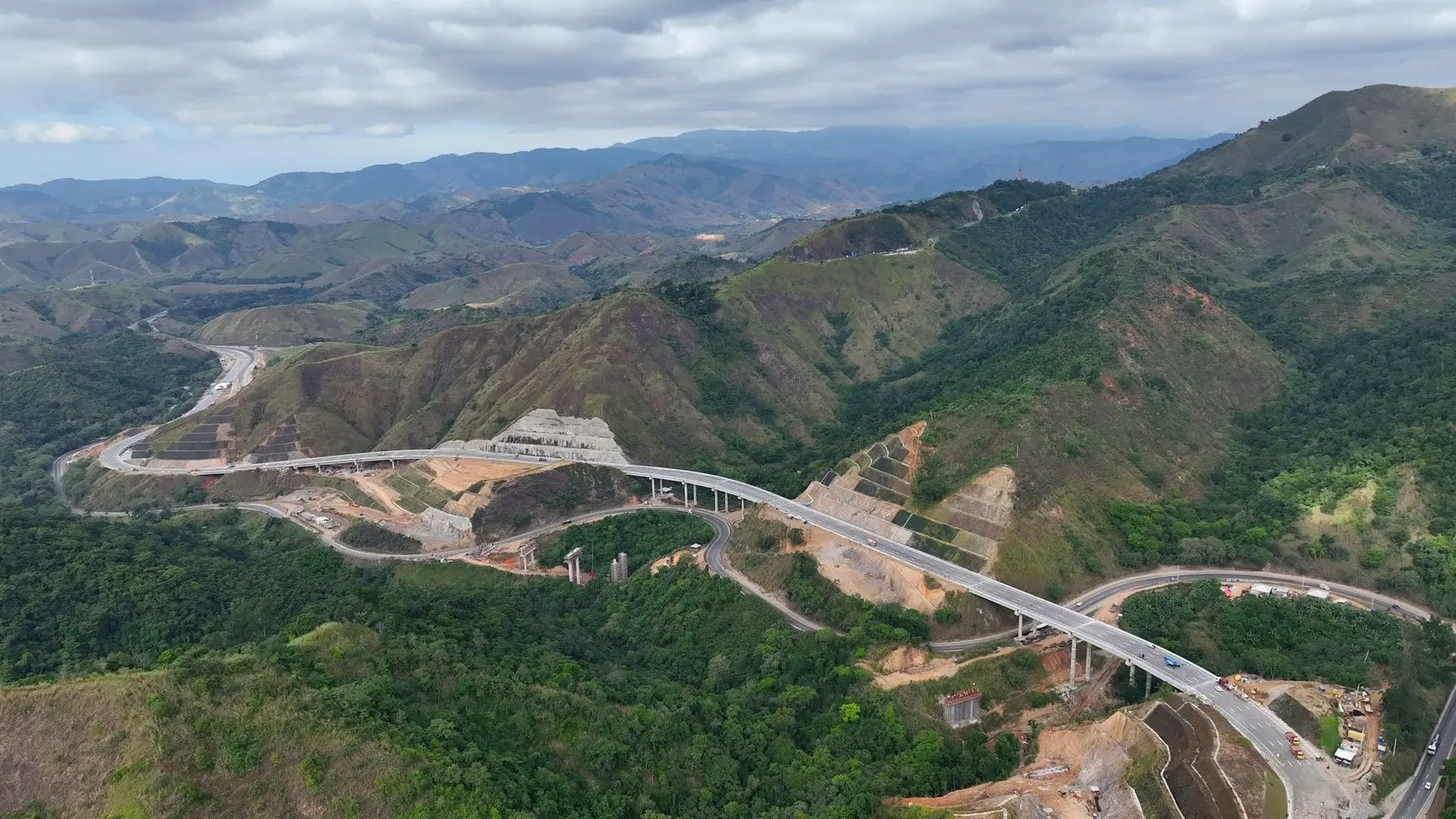

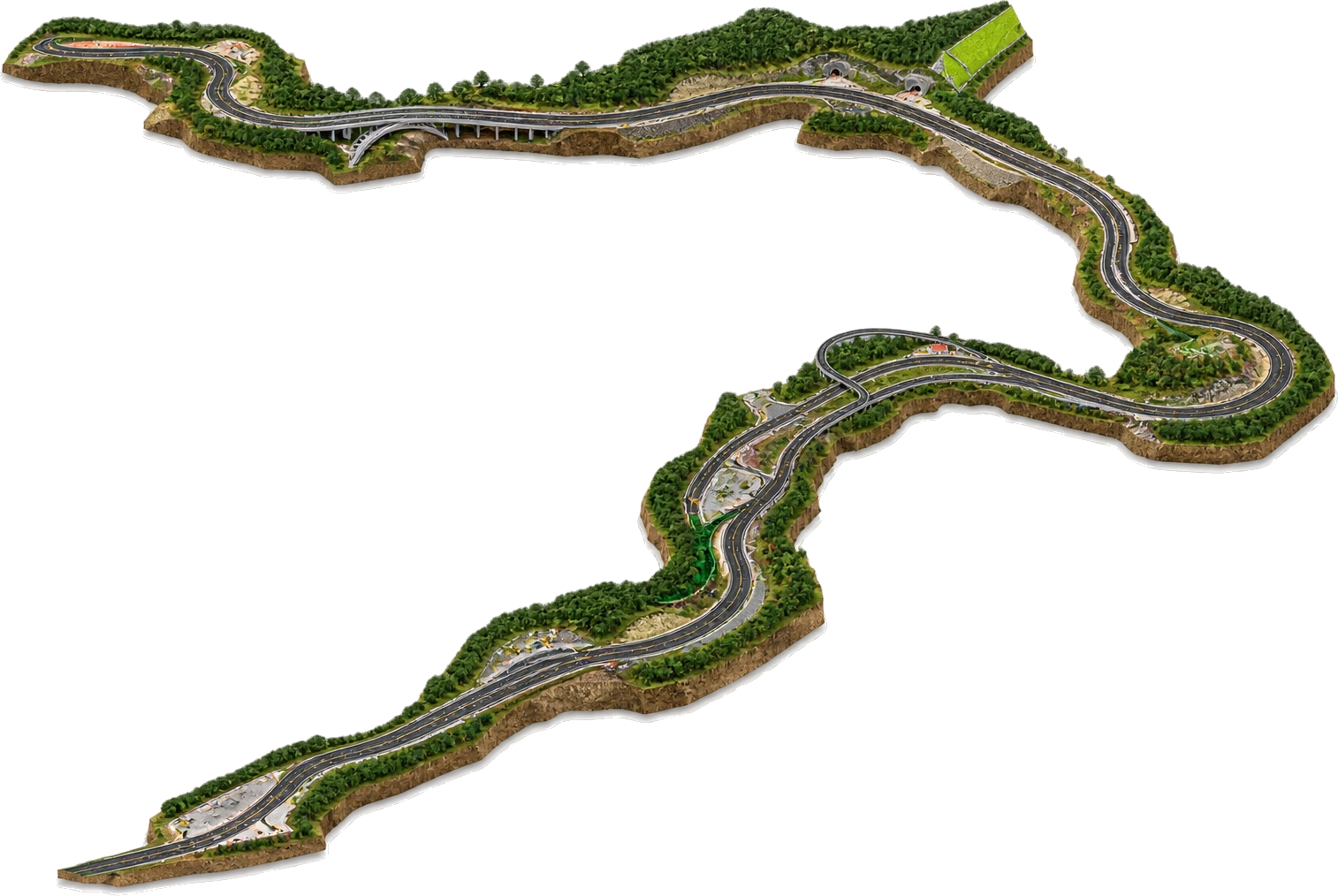

Nova Serra das Araras
Projeto executivo multidisciplinar de 7,7 km de pistas ascendentes e descendentes. CDE, captura das condições existentes, coordenação, detecção de interferências, quantitativos vinculados aos elementos e planejamento 4D estruturaram o fluxo de entrega.
CDE · REALIDADE · QUANTITATIVOS · 4D16 / 22
PORTFÓLIO BIM · 0417
PAX AEROPORTOS

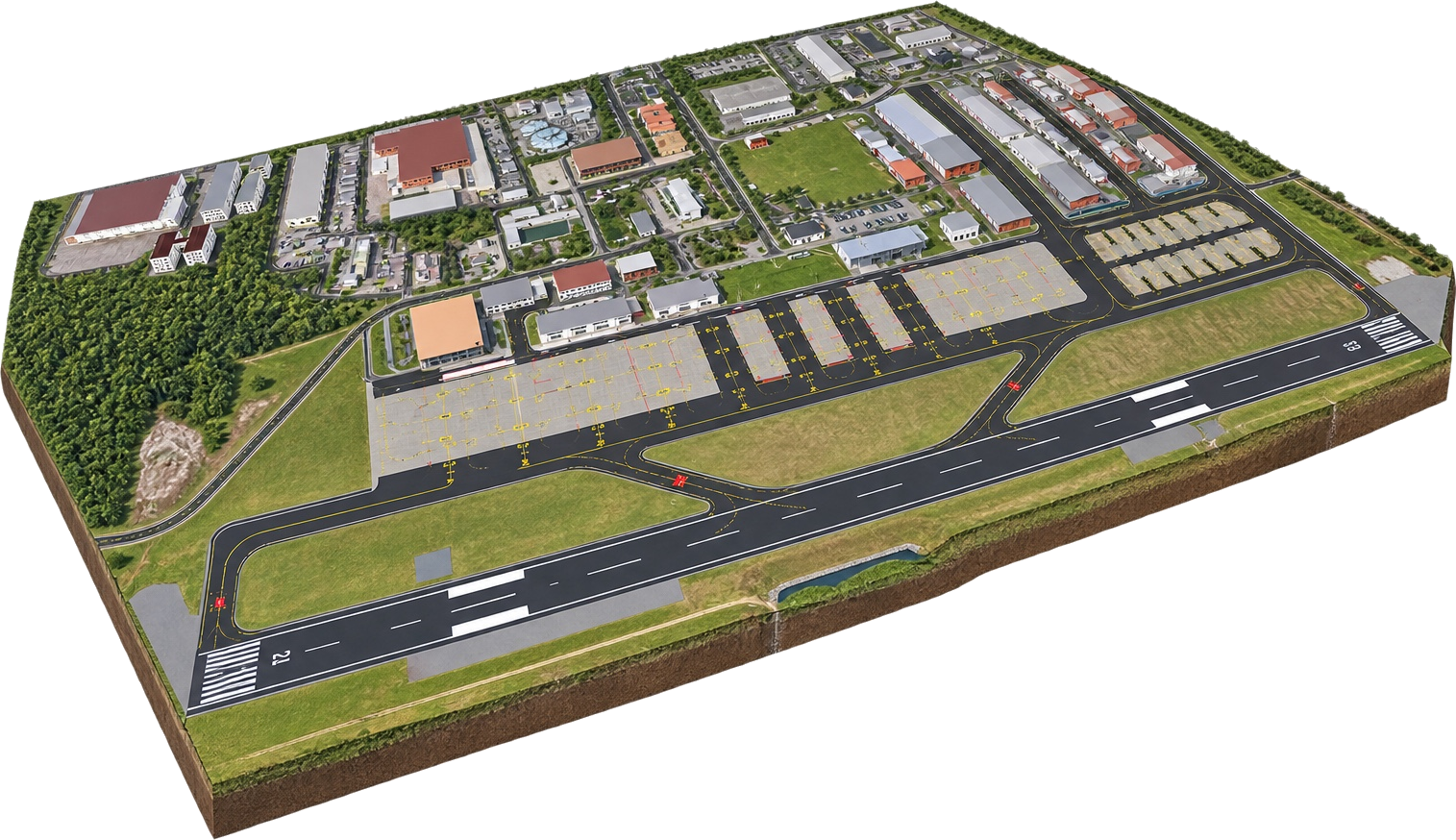

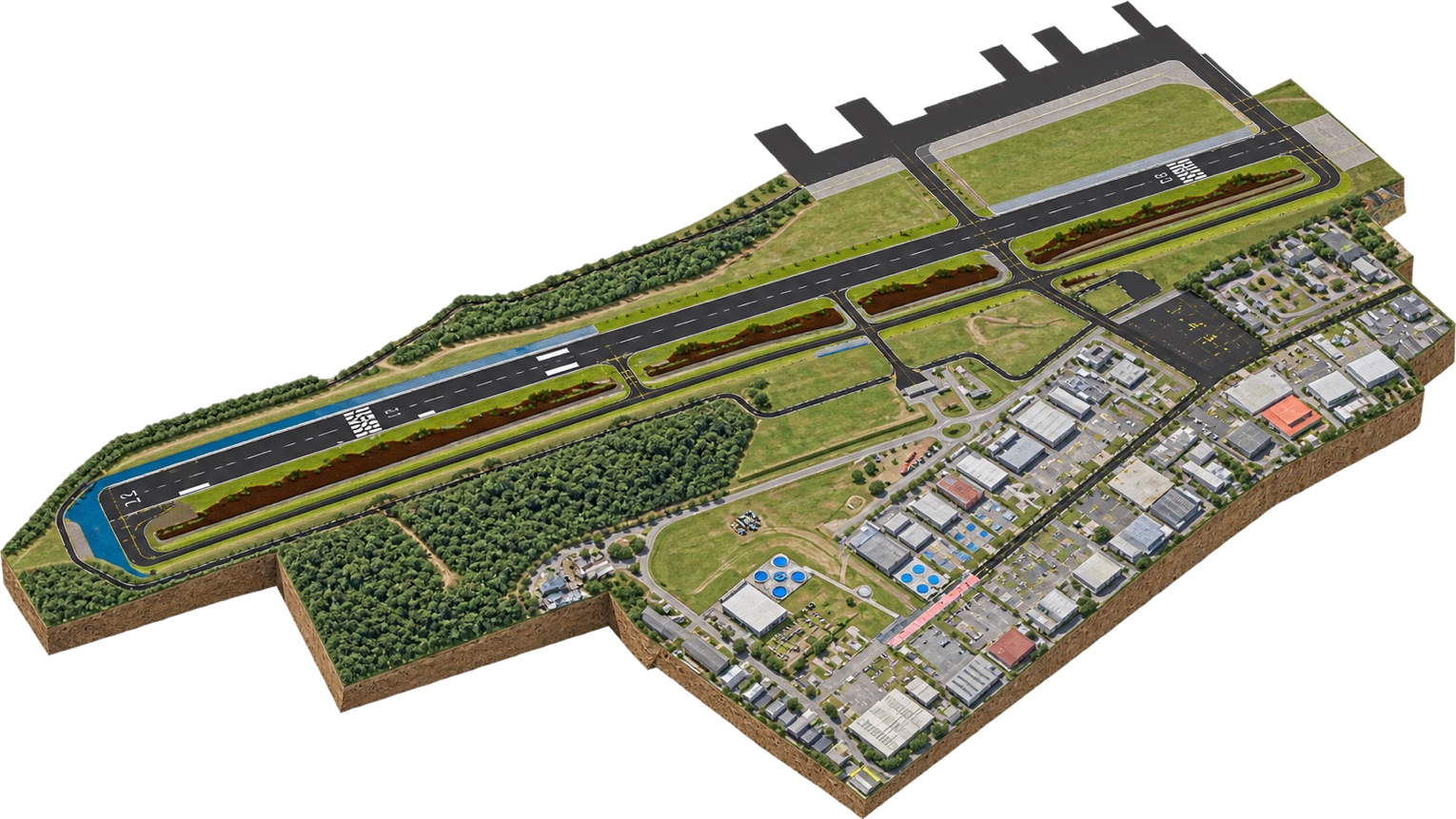

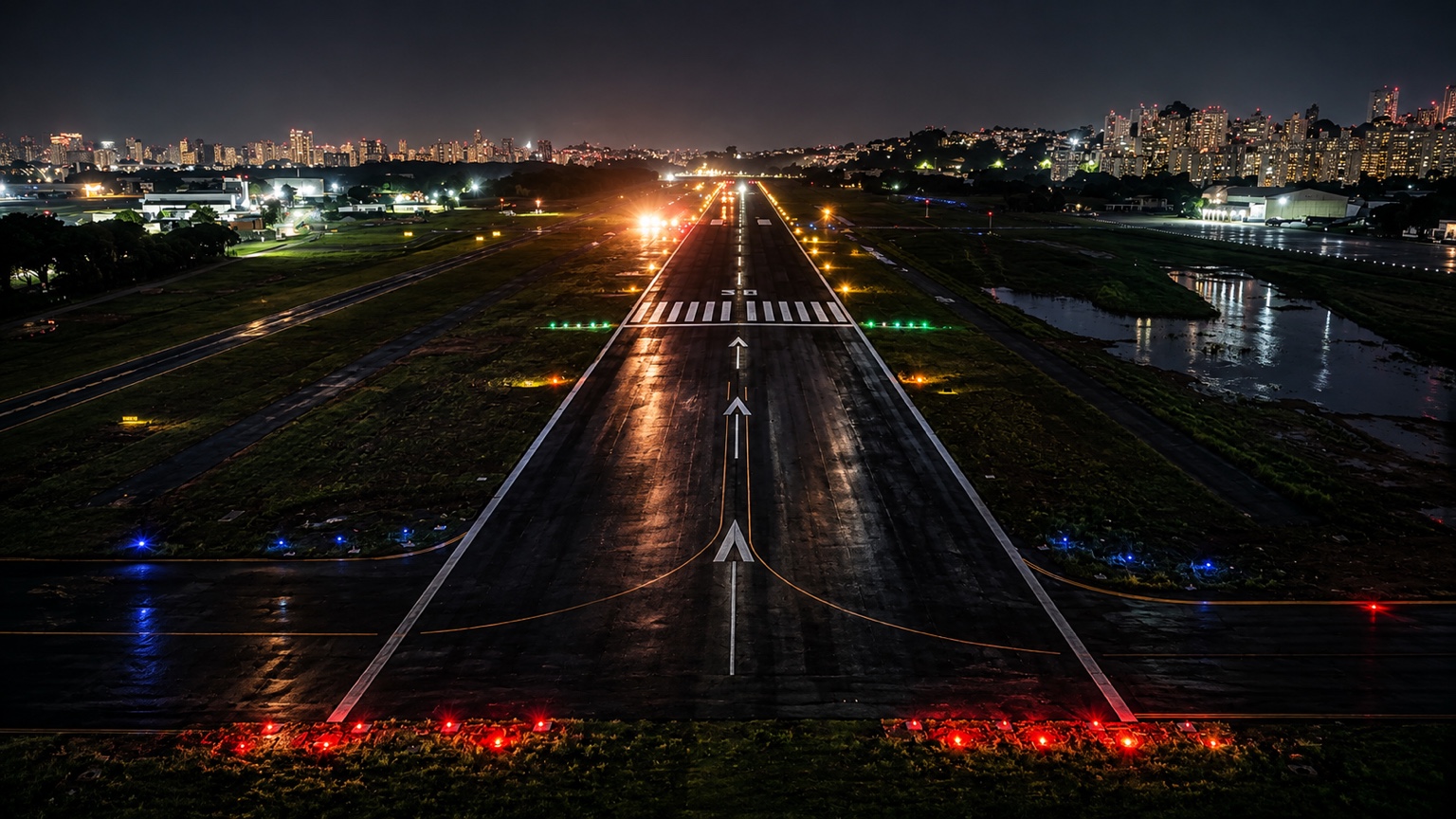

Campo de Marte e Jacarepaguá
Ampliação e modernização com fluxo colaborativo em CDE para distribuição, revisão, compatibilização e aprovação. A estratégia reuniu condições existentes, modelos de autoria, coordenação, quantitativos, 4D e estruturação de dados as-built para suporte à operação.
CDE · COORDENAÇÃO · 4D · GESTÃO DE ATIVOS17 / 22
PORTFÓLIO BIM · 0518
MOTIVA · VIAMOBILIDADE

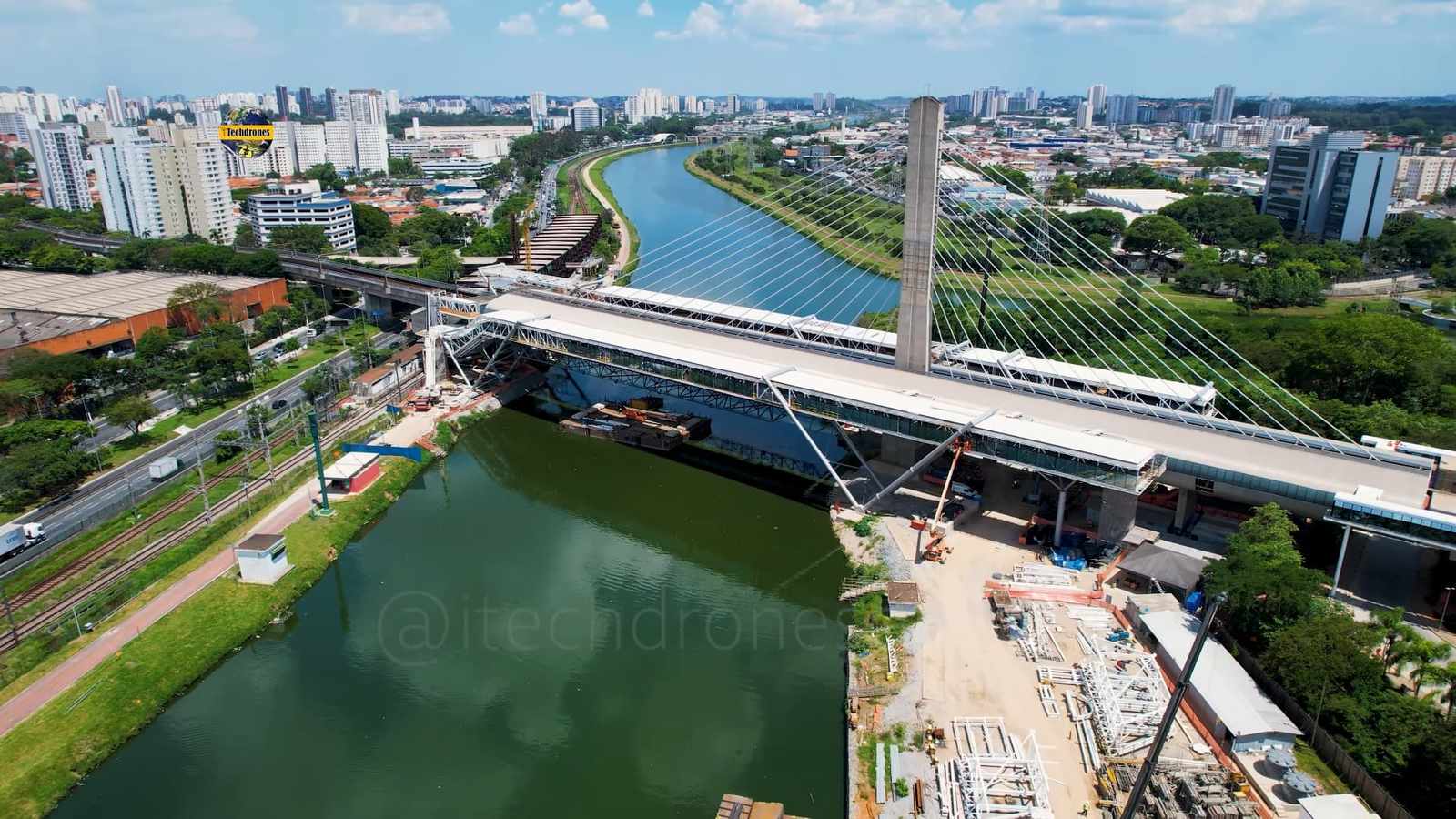

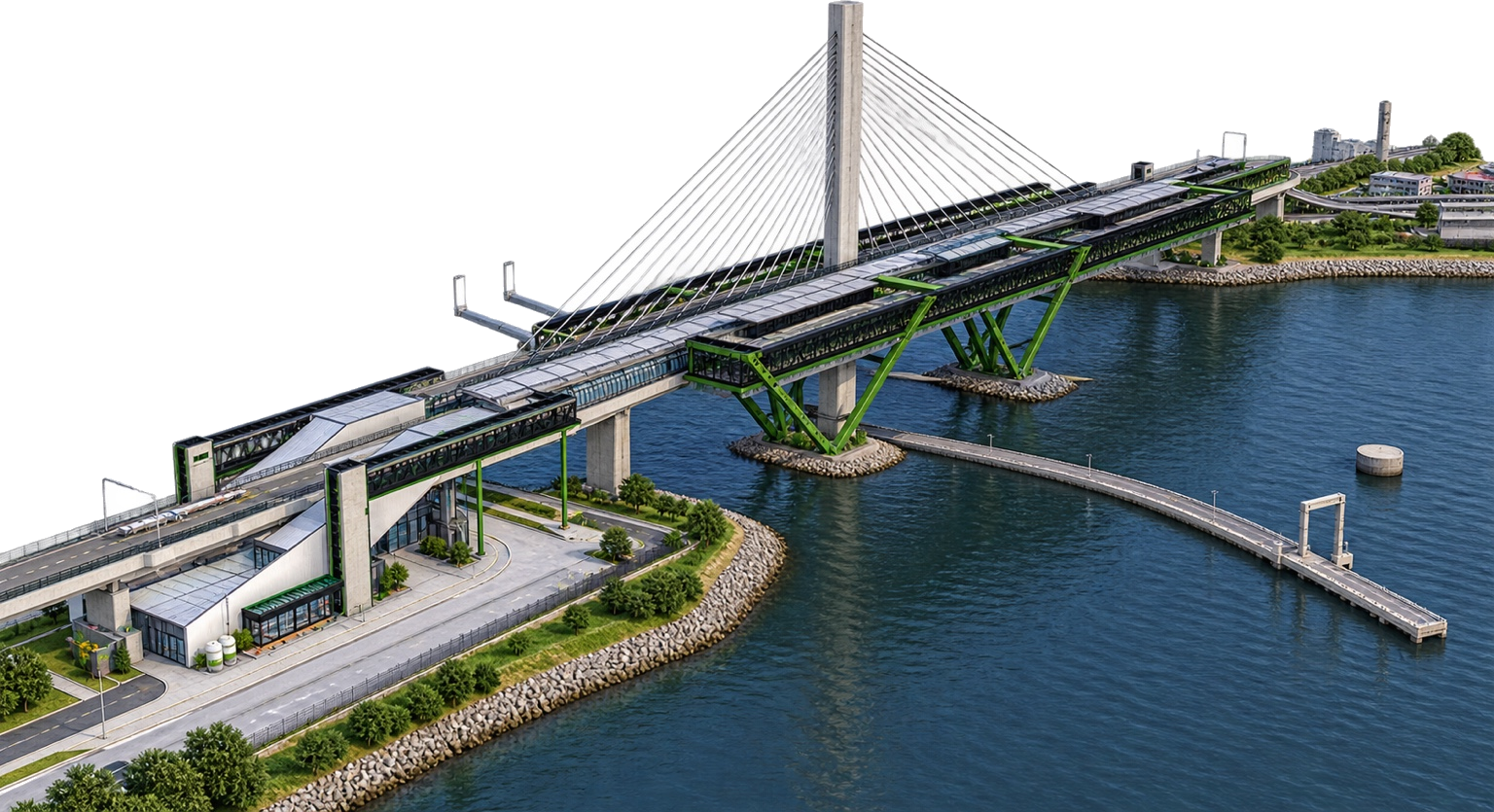

Requalificação da Estação Santo Amaro
Novas passarelas, ampliação da conexão com a Linha 9-Esmeralda, estrutura metálica e reforço de fundações. O processo reuniu levantamento das condições existentes, coordenação multidisciplinar, planejamento 4D e atualização as-built.
CDE · COORDENAÇÃO · 4D · AS-BUILT18 / 22
PORTFÓLIO BIM · 0619
MOTIVA · VIAQUATRO

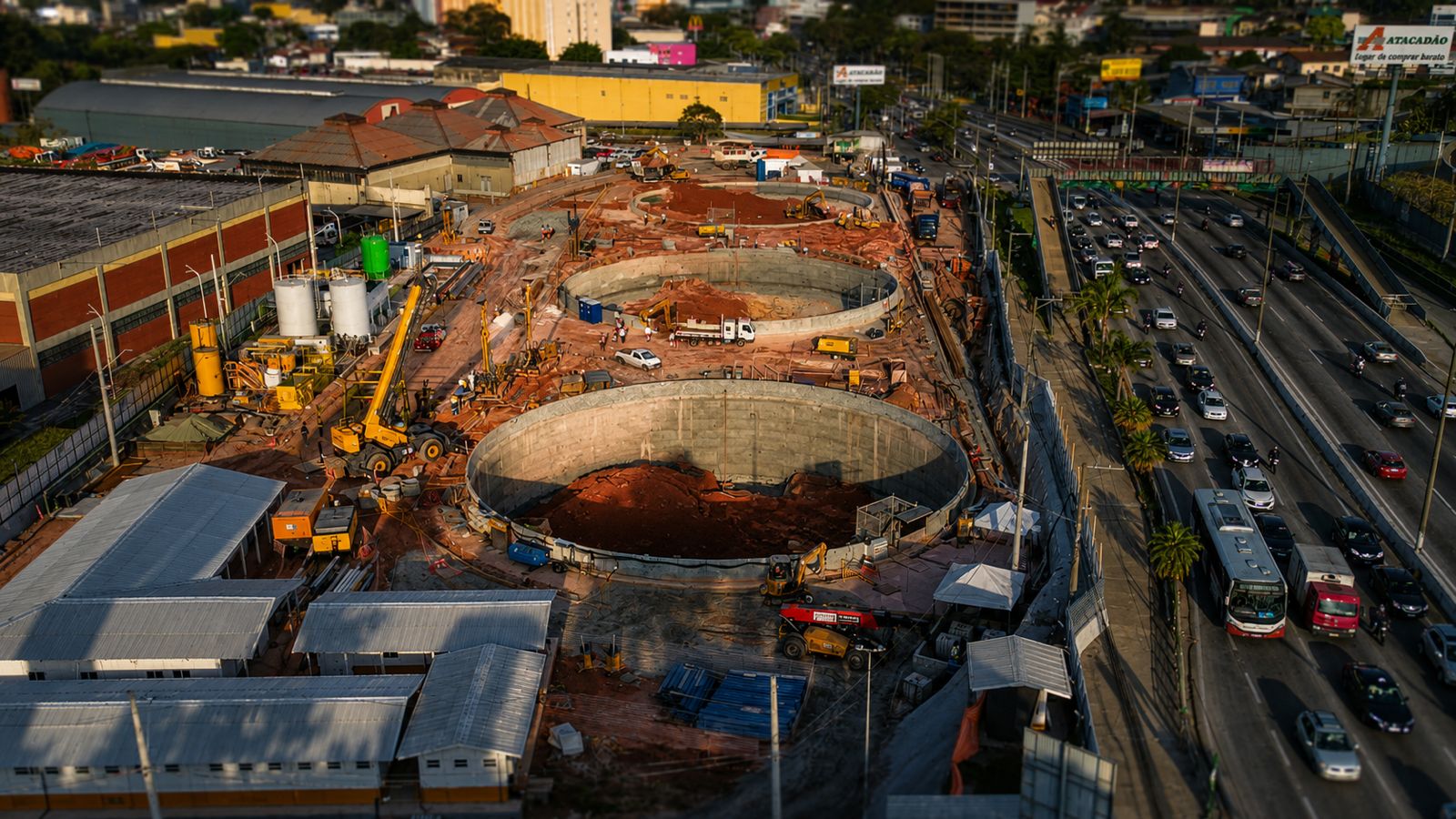

Extensão da Linha 4-Amarela
Estações Taboão da Serra e Chácara do Jockey, poços e terminal de ônibus em aproximadamente 3,4 km executados em NATM. IFC 4.3, IDS, gestão de issues, coordenação, 4D e engenharia de valor apoiam a entrega.
IFC 4.3 · IDS · ISSUES · 4D · AS-BUILT19 / 22
PORTFÓLIO BIM · 0720
VALE

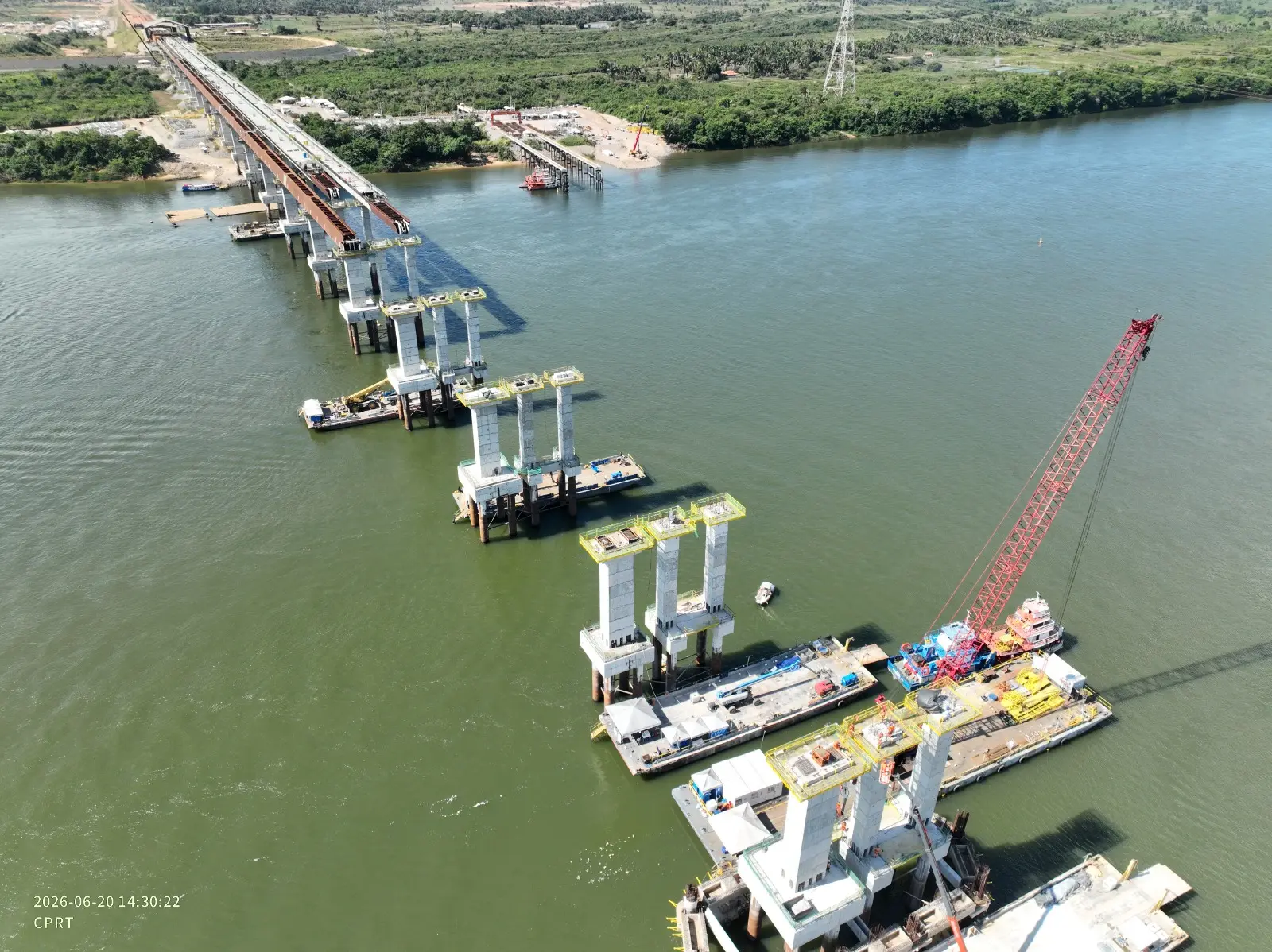

Ponte Rodoferroviária sobre o Rio Tocantins
Ligação entre Marabá e São Félix com duas faixas rodoviárias e uma via férrea. CDE, aerolevantamentos, coordenação, detecção de interferências, quantitativos e planejamento 4D apoiaram as decisões de projeto e execução.
CDE · AEROLEVANTAMENTO · COORDENAÇÃO · 4D20 / 22
PORTFÓLIO BIM · 0821
MRS

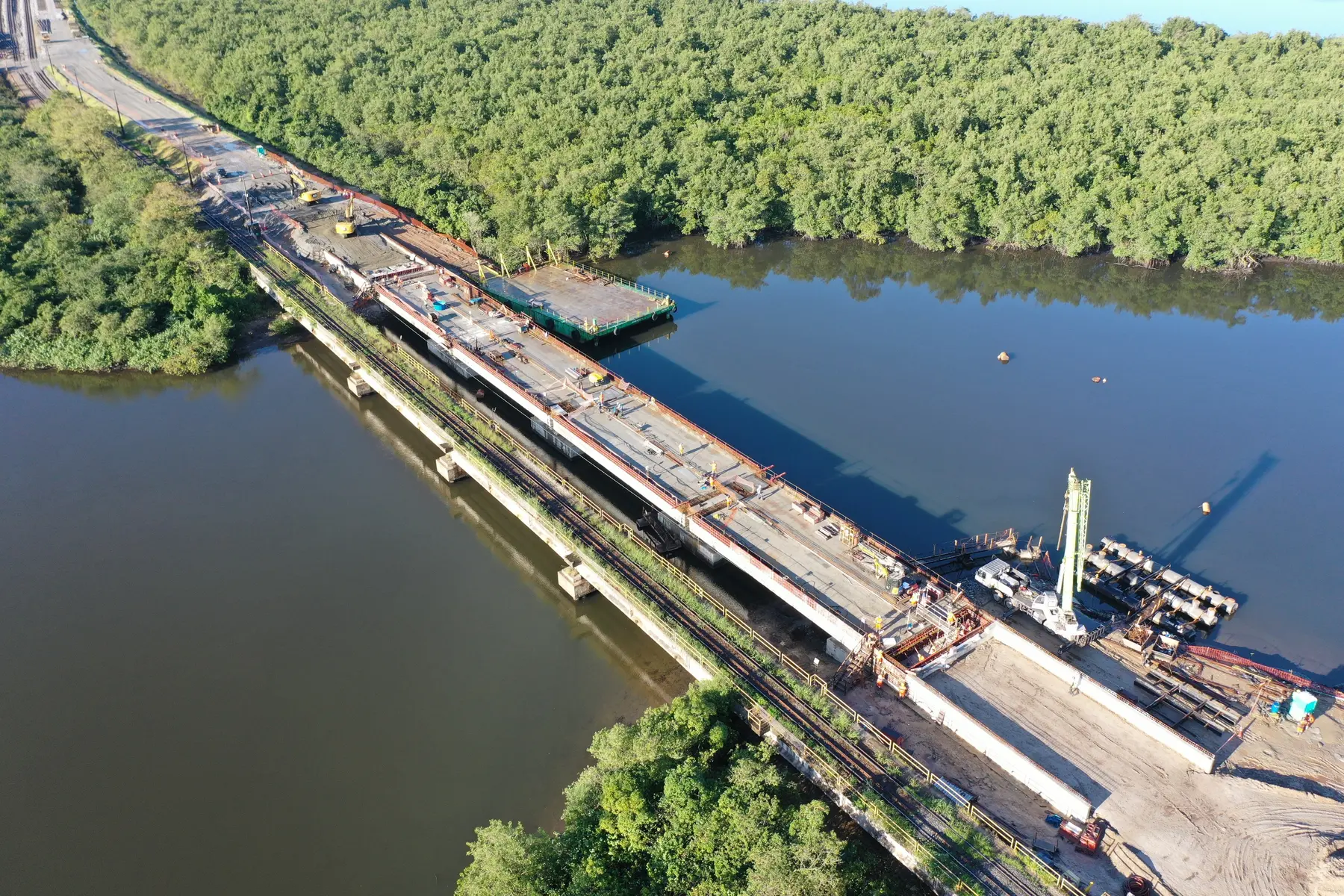

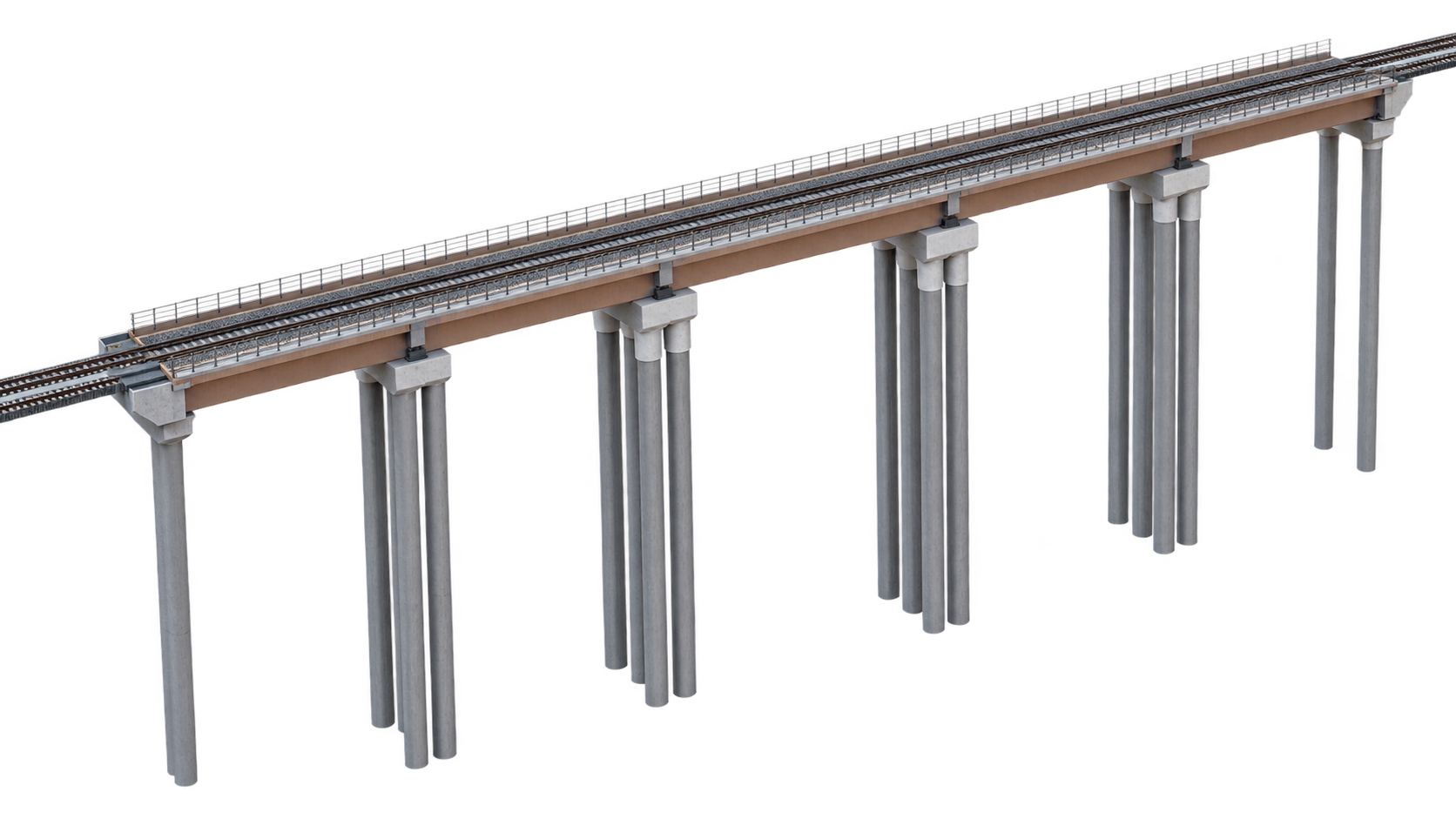

Ponte Ferroviária Jurubatuba
Gestão em CDE, revisão de modelos, compatibilização, detecção de interferências e quantitativos estruturam uma base confiável para o desenvolvimento e o acompanhamento das etapas do ativo.
CDE · COORDENAÇÃO · INTERFERÊNCIAS · QUANTITATIVOS21 / 22
POR DENTRO DO BIM · EDIÇÃO 01Informação confiável.
Informação confiável.
Decisões melhores.
Infraestrutura conectada.
Uma publicação do BIM Corporativo · EGTC Infra
